太阳成团体有限公司中国国标箱包磨耗试验机有二种原理，一种是辊轮式箱包磨耗试验机，另一种是传送式箱包磨耗试验机，本测试要领针对于试验附有轮子的拉杆箱、带拉杆的旅行包在装载一定的切合下颠簸行走中其走轮之耐磨耐震水平及箱子的整体结构有无破坏及变形（同时适用于箱包底部四个轮子测试）。

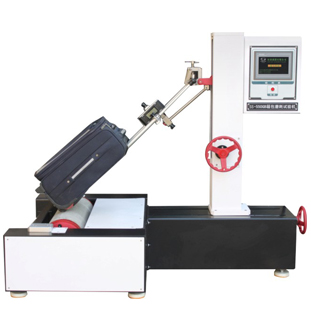

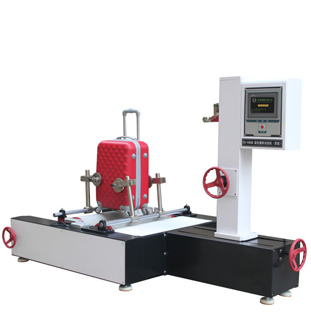

一：辊轮式箱包磨耗试验机
1 水泥测试辊：直径（216±2）mm,在辊面装有一条凸起的宽为30mm，外貌凸起厚度为3mm的钢条（r=0.5mm）,测试辊长度大于被测试样平行走轮的最大间距（约600mm）。配方为：砂（中砂）/水泥（42.5，P.0）=3/2，不应有蜂窝，外貌无麻面，气泡。
双辊试验机的两个测试辊应在同一水平面上，两个测试辊之间的距离可以调治，两个测试辊的转动偏向相反。
2 牢固台架，与水平面角度成45°±2°，中部有一条可上下移动的支撑横杆，用于牢固被测试样，最顶部有一个拉杆挂钩。
3 限位装置，可调治，使试样在测试时自始至终能牢固在一个位置上。
4 控制装置，可调治速度，可设定总行程，在测试行程中的歇停时间，具有影象功效。
二 传送带式箱包磨耗试验机
1 传送带，长度3300mm，外貌附着砂布，颠簸板，沿传送偏向分两排均匀间隔排列，颠簸板左右间距80mm,前后间距300mm,砂布在前后两条颠簸板中间居中排列。
a 砂布，3号，规格200mm×200mm
b 颠簸板，由铝材制成，硬度HB（40±5），规格300mm×30mm(r=0.5mm).
2控制装置 , 可调治速度，可设定总行程，在测试行程中的歇停时间，具有影象功效。
三 试验要领
1试验速度: 4km/h,每运转2km间歇10min.
2 试验行程:4km,8km,12km,16km,20km,或按划定行程进行测试.
划定负荷
旅行箱规格/mm | 划定负重/kg | 旅行包规格/mm | 划定负重/kg |
≦455(18英寸) | 12 | ﹤300 | 3 |
480～535(19英寸～21英寸) | 16 | 300～400(不含400) | 5 |
560～610(22英寸～24英寸) | 18 | 400～500 | 7 |
635～710(25英寸～28英寸) | 20 | ＞500 | 10 |
735～785(29英寸～31英寸) | 25 |
|
|
≥810(32英寸) | 28 |
|
|
注: 划定负重不包罗箱体,包体自重. | |||
